低压控制柜的检修

2019-08-19

次

低压控制柜1：操作前应按下列步骤进行：逐个断开低压侧的负荷，断开高压侧的断路器，合上接地开关，并锁好高压开关柜，并在开关柜把手上挂上“禁止合闸，有人工作”的标志牌，然后用10mm2以上导线短接母排并挂接地线，紧固母排螺丝。

2：检修操作步骤：母排接触处重新擦净，并涂上电力复合脂，用新弹簧垫片螺丝加以紧固，检查母排间的绝缘子、间距连接处有无异常，检查电流、电压、互感器的二次绕组接线端子连接的可靠性。

A、实行分段保养，先保养保安负荷段。

B、停保安负荷电，其余负荷照常供市电。断开供保安负荷市电的空气开关，断开发电机空气开关，把发电机选择开关置于停止位置，拆开蓄电池正、负极线，挂标示牌，以防发电机发送电。

C、检查母线接头处有无变形，有无放电变黑痕迹，紧固联接螺栓，螺栓若有生锈应予更换，确保接头连接紧密。检查母上的绝缘有无松动和损坏。

D、用手柄把总空气从配电柜中摇出，检查主触点是否有烧溶痕迹，检查灭弧罩是否烧黑和损坏，紧固各接线螺丝、清洁柜内灰尘，试验机械的合闸、分闸情况

E、把各分开关柜从抽屉柜中取出，紧固各接线端子。检查电流互感器、电流表、电度表的安装和接线，检查手柄操作机构的灵活可靠性，紧固空气开关进出线，清洁开关柜内和配电柜后面引出线处的灰尘。

3、保护电器应按保护特性进行选择，一般应具备快速性、选择性、可靠性和较高的灵敏度；

4、高低压成套开关柜和低压控制设备的额定电流应不低于所在回路的大负荷电流；

5、切断负荷电流的电器应校验其断开电流，接通和断开起动尖峰电流的电器，应校验其接通开断能力和操作频率。

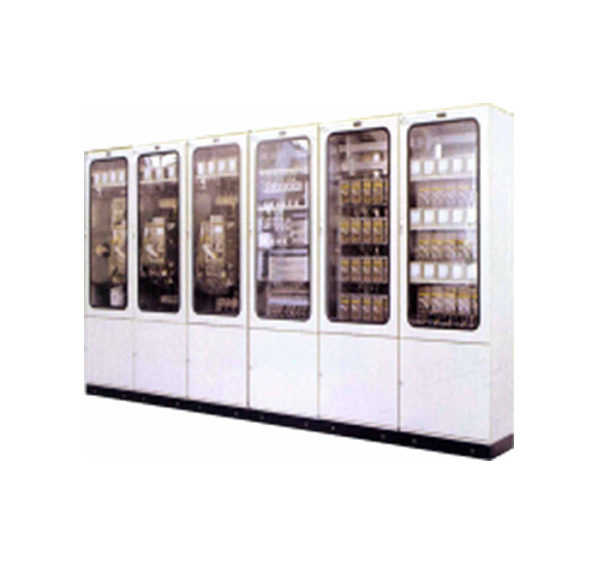

低压控制柜
